1、產品介紹

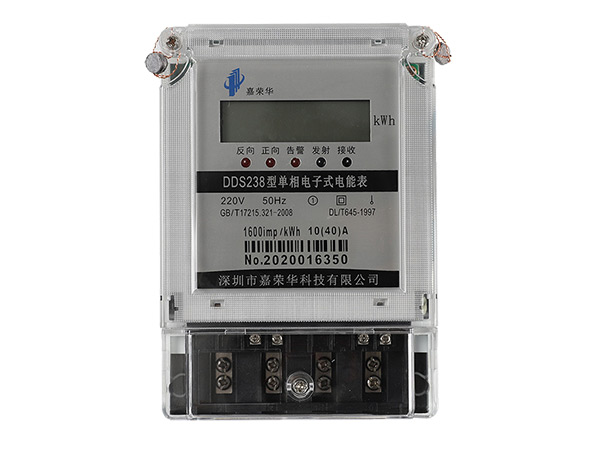

DDS238型系列單相電子式電能表采用先進的超低功耗固態集成電路技術和SMT先進工藝，用于計量頻率為50Hz的交流單相有功電能。本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》、DL/T 645—1997《多功能電能表通信規約》對單相靜止式電能表技術指標。

2、功能及特點

2.1電能計量精度穩定，基本不受頻率、溫度、電壓、高次諧波影響。整機出廠后無需調整，可延長檢定周期，大大降低了電力部門測試和校檢電能表的工作，可靠性較其它同類產品有明顯提高。

2.2具有雙向計量功能，能夠準確地測量正、反雙向的有功電能。且反向計入正向電能。

2.3無需備用電池電量數據長期保存。

2.4采用光耦隔離的無源脈沖輸出接口和RS485接口與表計進行數據交換。

2.5 可擴展繼電器控制功能。

2.6、本表具有寬負荷、高準確度、高可靠性、高靈敏度、誤差曲線平直、低功耗、體積小、重量輕、節能節材,采用液晶顯示大方直觀。

3、 規格和主要參數

3.1 規格型號

3.2基本誤差

Ib 為基本電流，Imax為大電流。

3.3起動：在參比電壓、參比頻率、功率因數為1.0條件下,1級表為0.4%Ib、2級表為0.5%Ib

時,電表能起動和正常計量。

3.4潛動：電表具有防潛動邏輯電路。電壓回路加1.15倍的參比電壓，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

3.5功耗：≤2W(5VA)。

3.6環境條件

標準工作溫度為：-25℃～55℃ 極限工作溫度為：-25℃～60℃

注：特殊要求極限工作溫度為：-40℃～70℃

4、 運輸與貯存

4.1電能表的運輸與貯存不應受到劇烈沖擊，應根據JB/T 9329-1999《儀器儀表運輸、運輸貯存基本環境條件及試驗方法》的規定運輸和貯存。

4.2保存電能表在原包裝內，保存的地方環境溫度不得超過-25℃～70℃，相對濕度不超過85%，空氣中不應含有腐蝕性氣體。

4.3、電能表在倉庫里保存應放在臺架上，疊放高度不超過6箱，拆箱后單只包裝電能表疊放高度不超過10只。

5、 保修期限與售后服務

電能表自出廠日期18個月內，在用戶遵守說明書中規定的運輸、保管、使用規范而發現該表不符合所屬產品標準所規定的要求時，本公司給予免費修理或更換。
